Разблокировка подогревателя Вебасто и диагностика ошибок Land Rover

Отопители Webasto Thermo Top 5, применяется на дизельных вариантах автомобиля марки Land Rover. Можно снять блокировку, выполняя определённые манипуляции с устройством. В случае ошибки запуска возникают несколько раз подряд, то агрегат окажется полностью заблокированным.  Определить, что подогреватель заблокирован очень просто - он перестает реагировать на включение. Чтобы выполнить разблокировку требуется полное соблюдение всех условий,  нужных  для включения обогревателя в режиме ПРЕВАРИТЕЛЬНОГО ОБОГРЕВА.

Range Rover Discovery 3, Rang Rover Sport до 2010 года

• Двигатель имеет температуру не превышающую + 60 С
• Ключ не вставлен в гнездо
• Аккумулятор полностью заряжен
• Объём антифриза  соответствует норме

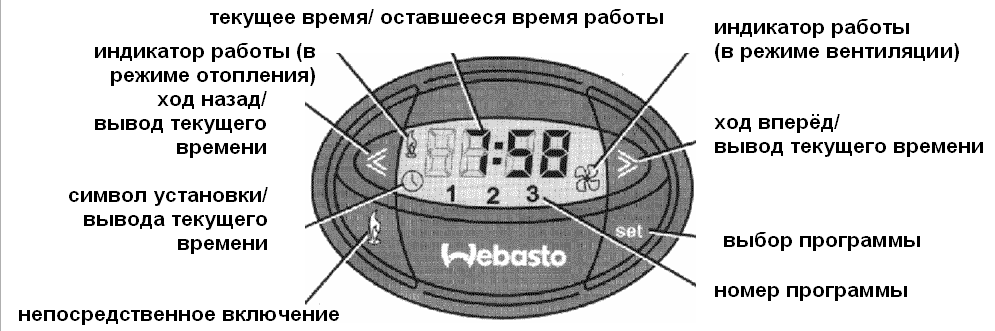

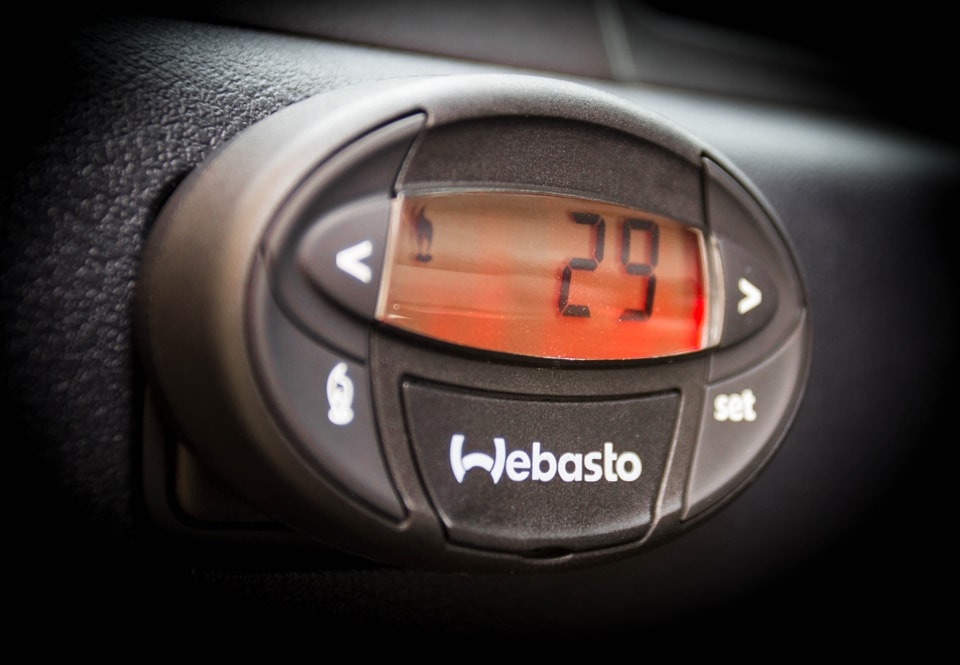

• Для запуска применяется Timer 1533

Ленд Ровер Фрилендер 2 до 2013 года

• Температура дизеля ниже + 15 С
• Аккумулятор работоспособен
• Количество антифриза в системе соответствует норме
• Для запуска обогревателя применяется дистанционная система или таймер 1533

Ленд ровер Дискавери 4, Рендж Ровер Спорт 2010-2013, Ленд Ровер Фрилендер 2 от 2013 года

• Температура воздуха не превышает +15 С
• Температура блока цилиндров ниже + 50 С
• Аккумулятор в норме
• Антифриз в норме
• Обогреватель включается дистанционным пультом

Последовательность действий для снятия блокировки обогревателя WEBASTO

• Снять соответствующий предохранитель
• Подождать 3 секунды
• Вставить предохранитель
• Подождать 3 секунды
• Включить обогреватель из салона или с пульта дистанционного управления
• Подождать 3 секунды
• Снять предохранитель
• Подождать 3 секунды
• Вставить предохранитель

Диагностика обогревателя Вебасто на Дискавери 3 и 4

Адаптер для диагностики можно подключить как к автомобилям, оснащённым минитаймером, так и к автомобилям на которых он отсутствует.
Подключится к нужной шине проще всего через разъём таймера. Там имеются все нужные линии, включая шину питания (зелёный), корпус или масса (чёрный) и шину W-BUS (оранжевый). Чтобы добраться до разъёма требуется убрать осветительную панель или, потянув за провод вытащить его и отсоединить.
Второй вариант предполагает задействовать  разъём, находящийся на  обогревателе Вебасто. Шина W-BUS находится на восьми или шестипиновом разъёме. Если к пину подходит линия, то подключиться к ней можно, используя иголку, а если он свободен, то к штырьку подстыковывают обычный провод.

Просмотр и удаление ошибок

Предварительно нужно загрузить программу Webasto Thermo Test. После её установки появляется окно, где выбирается COM-порт, затем необходимо выбрать устройство в открывшемся окне. В следующем окне первой строкой позиционируется «W-шина». Её нужно выбрать, а если она уже выбрана, нажимается «ОК». Далее запускается соединение. Его наличие можно проконтролировать по постоянному морганию светодиода на адаптере.

Когда соединение установлено, открывается окно состояния, где индицируется сосотояние элементов и датчиков обогревателя, а так же число типов ошибок. В правом нижнем углу расположена строка ошибок. Там может быть «ошибок нет», что бывает крайне редко, или «N ошибок». Далее нужно открыть архив. В этом окне можно увидеть все, зафиксированные ошибки, их количество, а так же режимы работы при которых эти сбои произошли. Нажимаем на удаление ошибок и после подтверждения все они удаляются. В нижнем правом углу возникает надпись «Ошибок нет». Если после процедуры сброса,агрегат Вебасто так и не заработал, нужно обратиться в автосервис.

 Снятие блокировки обогревателей Webasto на Фрилендер 2

Присоединение адаптера к  W-BUS осуществляется несколькими способами.

• Стыковка адаптера с доустановленной системой Telestart
• Подключение к установленной на заводе системе
• Подключение к автомобилю не оборудованному Telestar

В первом случае необходимо снять ящичек для перчаток. На задней стороне воздуховода, который подаёт теплый воздух в ноги пассажира, скотчем закреплён блок Телестарт. К нему подходят следующие провода:

• Питание + 12 В (зелёный)
• Земля «G» (чёрный)
• Шина W-BUS (оранжевый)

Для подключения можно снять разъём и подключиться к соответствующим контактам колодки. Можно не снимать разъём и подстыковаться к шине с помощью иголки, а питание взять от прикуривателя.
Второй вариант требует не только снятия перчаточного ящичка, но и поиска провода на разъёме, который расположен над блоком бортового компьютера. Этот разъём не вытаскивается, поэтому чтобы подключиться к шине W-BUS, нужно выполнить несколько действий.

• Снять ящичек для перчаток
• Убрать верхнюю, закреплённую скотчем, ткань
• Определить разъём, который расположен над блоком компьютера
• Тянуть его вправо, чтобы освободить от фиксирующего крепления
• Найти шину W-BUS и подключиться к ней

Шина может быть выполнена сине-белым проводом, если Telestart устанавливался на предприятии или жёлтым, если он доустанавливался впоследствии. Третий вариант соответствует второму, но провода 1 там нет и подключаться нужно к проводу 2. После этого запускается программа Webasto Thermo Test. Все дальнейшие действия полностью соответствуют диагностике обогревателя для автомобиля Дискавери, указанные в предыдущем разделе.

Диагностика и разблокирование обогревателей Webasto

Для проведения этой ответственной процедуры потребуется следующее:

• Работоспособный адаптер K-Line
• Специальная программа Webasto Themo Test
• Провода и иголки, чтобы подключение можно было выполнить сквозь изоляцию

Адаптер может быть любого типа с интерфейсом USB или COM. USB интерфейс, потребует установки драйвера. После загрузки, можно прочитать «USBCOMPORTN», где N номер порта. Он сможет понадобиться в процессе отладки программы.

Загрузка программы диагностики отопителя Вебасто

Требуется скачать программу с сайта разработчика. Для её установки не нужна регистрация и установка паролей. После того как программа установилась надо нажать «Избранное» и в списке выбрать COM-порт. Других действий не требуется. Для подключения требуется три провода. Питание + 12 В, корпус (масса) и линия W-BUS. Во избежание ошибок, провода должны быть разного цвета. При этом напряжение питания можно взять из любого удобного места. Далее нужно действовать согласно инструкции.

   Расшифровка ошибок при диагностике подогревателя

В процессе работы обогревателя Вебасто, часто возникают различные ситуации, которые негативно влияют на его работу, а так же могут привести к полной блокировке системы. В таблице дефектов, которые выявляются в процессе диагностики более 100 ошибок. Чаще всего встречаются следующие ошибки Webasto на автомобилях Ленд Ровер:

• 0 Х 01 – неисправность модуля управления
• 0 Х 07 – агрегат заблокирован
• 0 Х 24 – низкий уровень топлива

Получить полную расшифровку неисправностей Вебасто, а так же выяснить причину их появления может выявить диагностика, выполненная в условиях сервиса, опытными специалистами.
